Что такое Renishaw TS27R?
Renishaw TS27R — 3D контактный тулсеттер с проводной передачей для измерения длины и диаметра инструмента и контроля поломки на вертикальных и горизонтальных обрабатывающих центрах, а также на портальных станках. Кинематическая конструкция, юстировка щупа винтами по осям станка.
Преимущества Renishaw TS27R
Инструмент касается щупа по оси Z (измерение длины) или вращается в плоскости X/Y (измерение радиуса). Сигнал передаётся через интерфейс HSI-C, HSI или MI 8-4. Достижимая плоскостность и параллельность измерительной площадки — около 5 мкм, что даёт стабильную и повторяемую установку инструмента.
Технические характеристики Renishaw TS27R
| Принцип | кинематический, 3D touch-trigger |
|---|---|
| Назначение | длина/диаметр инструмента, контроль поломки |
| Передача | проводная (hard-wired) |
| Интерфейсы | HSI-C, HSI, MI 8-4 |
| Юстировка | винтами по осям станка |
| Достижимая точность площадки | ≈ 5 мкм (плоскостность/параллельность) |
| Применение | вертикальные/горизонтальные ОЦ, портальные станки |
Где купить оригинальный тулсеттер Renishaw TS27R?
Оригинальный тулсеттер Renishaw TS27R можно купить на сайте "Эффективное производство" с гарантией 12 месяцев, полным комплектом документации и технической поддержкой от специалистов.

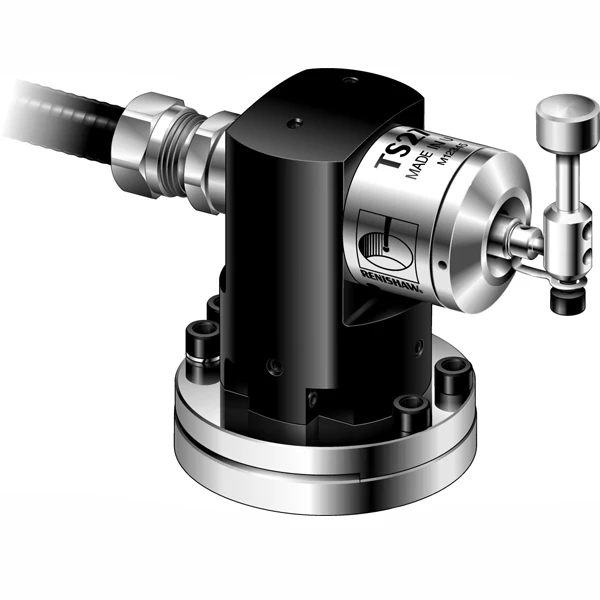

Комплект: контактный тулсеттер TS27R с дисковым щупом и интерфейсом HSI. Длина/диаметр инструмента, контроль поломки.
TS27R или TS34
TS27R — проверенный универсальный тулсеттер для ОЦ. Более компактный TS34 имеет меньший след на столе и исполнения с задним/боковым выходом кабеля. Оба — проводные кинематические тулсеттеры; выбор по компоновке стола и габаритам станка.
Частые вопросы
- Для чего нужен TS27R?
- Для установки инструмента (измерения длины и диаметра) и контроля его поломки на обрабатывающих центрах.
- Какой интерфейс нужен для TS27R?
- HSI-C, HSI или MI 8-4 — в зависимости от схемы станка.
- Какая точность установки инструмента достижима?
- Около 5 мкм по плоскостности/параллельности измерительной площадки щупа.
Где скачать даташит TS27R?
Вы можете скачать официальный даташит и руководство по эксплуатации Renishaw TS27R на сайте "Эффективное производство".
Скачать паспорт TS27R (PDF) Первоисточник: Renishaw
